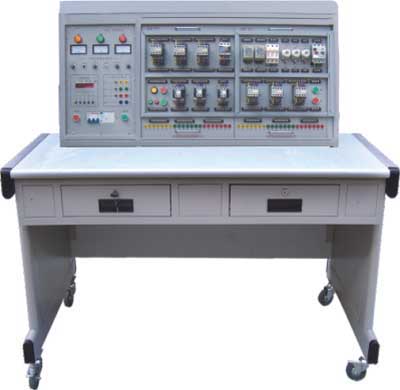

HYK-825DTP 型電力拖動· PLC控制技能實訓裝置

　　為配合我國職業教育和就業人員實際操作、培訓、鑒定的需求，我公司綜合了大中專院校、職業院校、技工學校的《電力控制技術》《電力拖動控制線路與技能訓練》《工廠電氣控制技術》《繼電接觸控制技術》《 PLC 原理及應用技術》等相關科目的實驗及實訓教學內容而研發了本裝置。裝置采用掛箱結構，實訓項目可擴展性強，可擴展電工技能或與變頻調速實訓項目。所有的元器件通過導線引到接線端子上，有利于保護器件，通過線槽走線，接近工業現場。

一、特點：

1 、電氣控制線路都裝在掛箱上，操作方便、更換便捷，可擴展功能或開發新實訓項目。如變頻調速，實訓的內容具有典型性、實用性。

2 、操作臺只需三相四線的交流電源即可投入使用，占地面積小，節約用房，減少基建投資。

3 、設有電壓型漏電保護器和電流型漏電保護器，能確保操作者安全。各電源輸出均有軟截止保護功能。

4 、控制屏還設有定時器兼報警記錄 儀，為學生實訓技能考核提供了一個統一的標準。

5 、所有的元器件都通過導線引到接線端子上，學生接線時只需在端 子上進行接線，有利于保護元器件，通過線槽走線，接近工業現場。

二、技術性能：

1 、工作電源：三相四線（或三相五線）～ 380V±5% 50Hz

2 、溫度： -5℃ ～ + 40℃ ，相對濕度＜ 85% （ 25℃ ）

3 、裝置容量：＜ 1.0KVA

4 、外形尺寸： 1100×700×1400 （ mm ）

三、裝置配備

（一）電源控制屏

控制屏為鐵質雙層亞光密紋噴塑結構，鋁質面板。它為實訓考核提供電源及保護。

1 、三相四線電源輸入，通過漏電保護器，接通總開關，由接觸器通過啟、停按鈕進行操作。

2 、設有 450V 指針式交流電壓表三只，指示輸入時三相電源電壓；指示燈三只，指示實訓裝置與外部電源通斷情況。

3 、三相四線電源輸出，具有單片機全程監控裝置過載或短路功能，過載或短路軟截止且告警，故障排除復位后方可啟動電源。

4 、設有定時器兼報警記錄儀，平時作為時鐘使用。具有設定實訓考核時間、定時報警、切斷電源等功能。此外還能自動記錄由于接線或操作錯誤造成的漏電告警、短路告警總次數，為學生實訓技能的考核提供一個統一的標準。

（二）實訓桌：桌體為鋁木結構，桌面為防火、防水、耐磨高密度板，設有抽屜和儲存柜。

（三）實訓組件

1 、 DW-71 電力拖動培訓組件（一）

2 、 DW-72 電力拖動培訓組件（二）

3 、 DW-73 電力拖動培訓組件（三）

4 、 PLC 主機及轉換器培訓組件（三菱 FX1N-24mR ）

5 、 SC-09 編程通訊電纜

6 、仿真軟件

7 、工控組態軟件

8 、三相異步電動機 380V Y/△ 接法，帶離心開關 2 臺

四、實訓項目

（一）電力拖動部分

（二） PLC 綜合訓練部分
