HY-L4B樓宇照明系統實訓裝置
一、系統概述
HY-L4B樓宇照明系統實訓裝置（LON總線型）能配合智能建筑樓宇供配電系統有關課程，進行有關供配電低壓部分的實訓教學，可以讓學生了解樓宇中供配電基本結構，熟悉供配電監控系統，掌握供配電子系統在樓宇自動化系統中的應用
該裝置能滿足“智能建筑”、“建筑電氣”、“樓宇自動化”等科目的實訓教學要求。適用于各類職業教育培訓機構的教學。
二、裝置組成：
樓宇照明監控系統實驗實訓裝置，控制部分全部采用實物，控制對象采用仿真模型，整個實訓裝置主要由DDC控制器、時鐘控制器、照度傳感器、動靜探測器、遙控器、仿真燈具、組態軟件、配置軟件、控制軟件、專用管理電腦等組成。
三、系統實訓功能：
能進行各種燈光照明系統操作演示、直接數字控制器（DDC）的操作與編程、時鐘控制的編程與操作、照度自動調節控制、動靜探測控制、區域場景控制、手動遙控器控制，系統軟件的組態、配置與控制，系統軟件的組態、配置與控制，線路的設計與連接、故障的設置、判斷及排除等實驗和實訓，并可與樓宇自控系列中其它設備聯網進行各種綜合實訓。
四、系統技術指示：
a、工作電壓：單相三線220V±5% 50Hz
b、整機容量：＜300W
c、外形尺寸：1500mm×700mm×1800mm
d、安全保護：具有漏電自動保護裝置
e、故障設置：具有故障設置系統
五、實訓項目：
1、公共區域照明控制與操作實訓
2、辦公室照度自動調節控制與操作實訓
3、景觀照明控制與操作實訓
4、情景照明控制與操作實訓
5：應急照明控制與操作實訓
6、手動遙控器控制與操作實訓
7：線路故障的判斷與處理
8：設備故障的判斷與處理
9：設計并安裝一個簡易應用系統
10：組態軟件設計實訓項目

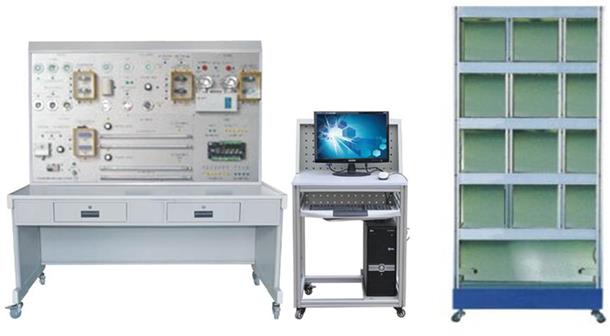

六、基本配置
1.照明控制屏
設置模擬照明配電箱，并設置照明控制開關，包括傳統開關、遙控開關裝置等。
2.照明演示柜
照明演示柜為樓宇照明控制的演示對象，屬于半實物。采用分層結構，能模擬樓層整體照明效果，采用半實物模式，分為五層結構，體現多種照明場景。
3.下位機系統
下位機系統采用DDC控制器，實現照明線路的通斷控制，通過LonWorks總線與上位機系統通信。
4.上位機監控系統
配備監控系統軟件，可以實現對照明系統的遠程監控。
