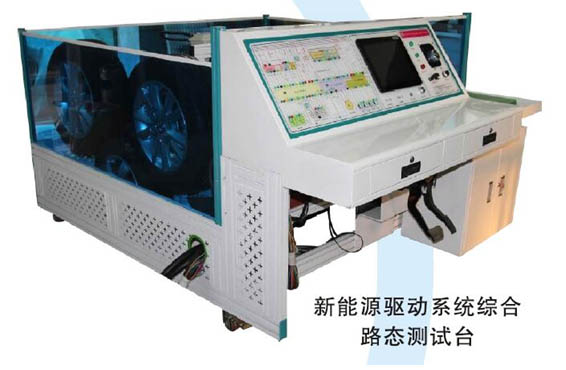

HYXNY-1C純電動汽車狀態、驅動、ABS系統綜合實訓臺
一、結構組成
1、純電動汽車狀態、驅動、ABS系統綜合實訓臺組成：設備臺架、新能源電動汽車的電機驅動系統、變速器傳動系統、半軸及車輪總成、綜合路態測試系統、觸控顯示控制中心、加速機構、ABS防抱死系統、電機散熱系統、真空助力系統、檢測系統、云平臺網絡考核系統、一體化工具柜、一體化檢測設備及專用工具擺放區、設備控制臺等組成。
2、控制機構：新能源汽車傳動系統原車配置，路況模擬驅動輪165-55-13，路況控制機構，串口介入，由控制中心控制，無極路態輸出。輪距1555mm。中心軸直徑45mm，路況輸出機構，中心軸兩側輸出。功率多級別可調。
二、主要功能：
1、打開控制中心，綜合路態控制系統可以模擬多種模式的路態情況，（如起步、加速、減速、勻速行駛、下坡、下陡坡、加速下陡坡、下坡能量回收、上坡、上陡坡、加速上陡坡、），可以綜合模擬50種路態情況。
2、動力系統在不同的路況下，檢測分析驅動電機的各項電參數�？勺龈鞣N試驗及數據檢測。
3、動力驅動系統的故障故障診斷與排除實訓。
4、能量回收功能在各種坡道情況下對回收的影響及測試。
5、ABS系統的工作原理與測試。故障診斷與排除。
6、啟動設備，觸控顯示控制中心，可三維動畫演示驅動電機與傳動系統的工作原理，與本設備同步。
7、啟動設備，觸控顯示控制中心,可觀察電機能量信息，電壓電流、及能量回收等，與本設備同步。
7、啟動設備，觸控顯示控制中心,可三維演示內部結構認識與驅動電機拆裝分解，與本設備同步。
8、多媒體課件包含驅動控制系統、驅動電機系統。
9、新能源汽車維修教程，真人實際操作。
10、云平臺網絡考核系統，可以通過手機或PC機登錄后臺，進行遠程故障考核設置。
11、點擊零部件名稱，相應的部件將點亮彩燈。提供汽車配件認知實訓。
12、內置診斷系統，可診斷整車所有系統。
13、內置原廠維修手冊，原車電路圖、驅動系統實訓指導書、新能源數據庫等。
二、試驗項目
1.模擬起步模式的10項實驗；
2.模擬加速的時的10項實驗；
3.模擬車輛在上坡路段10項實驗；
4.模擬車輛下坡路段10項實驗；
5.模擬能量回收的的10項實驗；
6.驅動系統的故障設置與排除實驗；
7.模擬ABS系統的各種實驗；
8.ABS系統的故障診斷與排除實訓；
9.驅動電機巡航定速實驗；
10.驅動電機檔位控制模擬實驗；
11.驅動電機溫度設定保護實驗；
12.驅動電機坡上駐車實驗；
13.各種數據流的讀取檢測；
14.故障碼的清除與讀�。�
15.各種數據參數的監控；
16.專用解碼的使用操作實訓。
17.使用解碼器、萬用表、示波器等工具進行傳感器與執行器的數據流分析實驗；
18.能夠?qū)φ嚫鱾�系統零配件結構與相互間關系進行認知實驗；
19.能夠進行動力系統故障設置診斷及排除實驗；
20.能夠進行動力系統維護保養；
三、制作工藝
1、檢測面板：
采用優質透明廣告板，經雕刻機器進行標準化開孔，再由新的的打印噴涂技術，使面板達到開孔標準、無毛邊、矩形孔無誤差的高要求標準。噴涂效果達到顏色鮮艷，不褪色、防潮，耐高溫、耐油污，且不需任何保護措施，即能達到經久耐用的的目的。加工完成后的檢測面板再以內嵌式工藝安裝。使面板和箱柜接在看不到安裝螺絲的情況下，接觸緊密，無縫隙、無松動。
2、設備臺架：
優質國標鋁型材，經過清洗處理后進行高溫噴涂，外表美觀整潔、耐油污等優點。易于日常的清潔維護。防護隔板為一次沖壓而成，并噴涂9003。顏色鮮明美觀大方。檢測面板上箱標準化制作，國標鐵板沖壓，隱藏式安裝孔位，內嵌式安裝工藝。無需打磨既做到表面無焊點，不割手的出廠要求。四周為亞克力護板，上部安裝有U型槽。超低重心，超靜音萬向腳輪。
四、技術參數：
一、觸控顯示控制中心：
屏幕尺寸: 12寸
硬盤容量: 64GB
硬盤接口: SATA2
硬盤轉速: 7200轉
顯存容量: 2GB及以上
操作系統: Windows 7
二、路態控制方式：脈寬調制
輸入電壓：AC190-250V
觸控信號：0-5V
使用溫度：-10-65℃
扭矩：200 N?m
三、驅動系統
最大馬力：61Ps
最大功率-功率值：45kW
最大扭矩-扭矩值：144Nm
燃料類型：電力
電機最大功率-轉速：9000
電機最大扭矩-轉速：3000
電機最大功率：45kW
電機最大扭矩：144Nm
系統電壓：320V
電機額定功率：20kW
普通充電時間：360分鐘
電池容量：25.6kW?h
充電方式：國標充電樁
外形尺寸：2260*1800*1200mm
控制臺:1200*600*500
測量工具盤：600*500*50mm
工具柜：600*350*560
工作臺:1200*300mm
|
